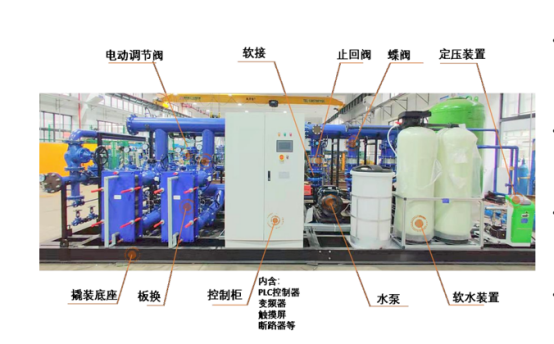

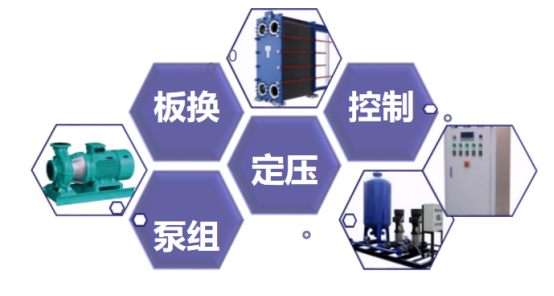

換熱機組是由換熱器、循環泵、補水泵、控制柜、過濾器、底座、管路、閥門、儀表等組成，并可加裝自動定壓補水裝置、水處理設備、水箱、水泵變頻控制、溫控閥、遠程通訊控制等，從而構成一個完整的熱交換站。

產品優勢

1、整體設計、采購：模塊化設計、提高設計效率；一個訂單解決所有設備部件采購

2、施工空間最優化：減少機房占地面積，布置緊湊有序；對接只需4個管道接口和1條電纜

3、智能高效運行：一鍵自動啟停、無人值守運行；寬大觸摸屏、觸控操作方便

4、整體維保計劃：監測板換壓降數據，量化維護周期；專業的維保團隊，快速的響應速度

工作原理

板式換熱機組是把一次網得到熱量，自動連續的轉換為用戶需要的生活及采暖用水。蒸汽或熱水在溫控閥的控制下，按供熱系統所需的流量從機組的一次側入口進入板式換熱器，換熱器以間接換熱方式將熱用戶的采暖(生活)回水加熱后，從機組一次側出口流出；二次側回水首先經過過濾器除去污垢后，再通過二次側循環泵進入換熱器被蒸汽或熱水加熱后供用戶使用，生產出于采暖、空調或生活用水等不同溫度的熱水。

蒸汽或高溫水進入板式換熱器后，變成凝結水或高溫回水返回熱源，進行一、二次供熱系統的回路循環。

一次熱媒在板式換熱機組換熱后又回至一次供熱管網。系統的水量損失由補水泵按設定的壓力自動補充，確保系統壓力穩定、正常運行。

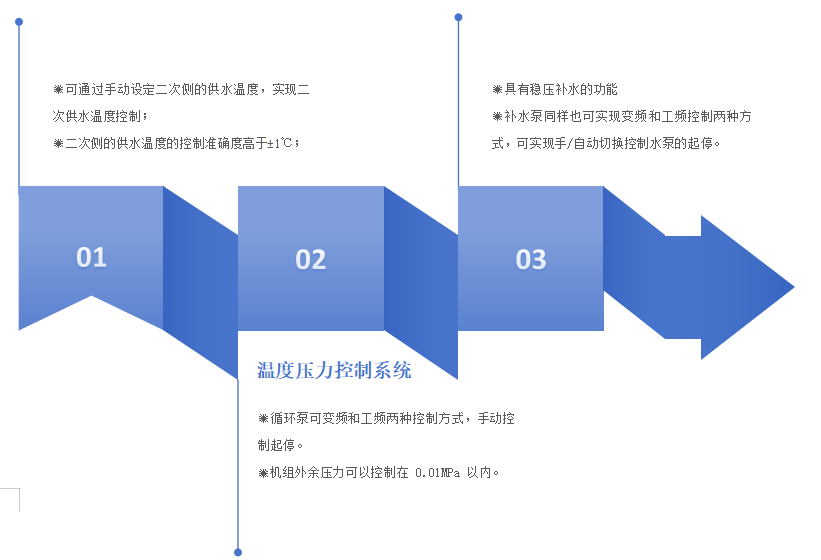

控制原理

日常使用注意事項

日常設備啟動：

?將循環系統進行運行前充水，并打開循環泵排氣閥，排凈空氣。

?關閉循環泵的出水閥，開啟泵后的進水閥，啟動循環泵。

?循環泵運行正常后慢慢打開泵出水閥，使系統正常運行；

?慢慢打開板式換熱器的進口閥，使蒸汽或高溫水進入換熱器，同時注意觀察系統壓力變化和溫度變化情況，避免超溫超壓 。

日常設備停運：

?關閉高溫水（或蒸汽）入口閥門，使循環溫度下降；

?關閉循環閥門；

?切斷循環泵電源；

?切斷總電源。

特別事項！！！

   設備發生如下情況時應立即停機檢查：

    水泵啟動不正常，有噪音、發熱（燙手）及啟動困難；

    儀表指示失靈；

 板換或系統嚴重泄漏；

     循環系統充水前禁止啟動水泵；

 普通型換熱機組介質溫度不超過 180℃，若介質溫度超過 180℃，應注明該設備為高溫型。

日常巡檢注意事項：

機組在使用過程中應注意一些特性，避免造成損害。應按照以下注意事項逐項檢查

1）板式換熱器：

觀察板片及墊片的外延是否有損；

觀察板片及墊片的清潔度，看表面是否有附著物。

2）水泵：

電機蓋是否有變形；

水泵是否運行平穩，有無異常噪音震動；

         機械密封是否漏水；
